flex引導組裝損壞檢測

▏應用類型

視覺系統

▏客戶需求

實現檢測flex是否損壞，并進行組裝的自動化應用

▏應用挑戰

精度要求高，引導工位多，速度要求快運行時間需 >300ms ， 排線邊緣毛刺分布不均勻易抓偏，產品體積小可組裝空間小

▏解決方案

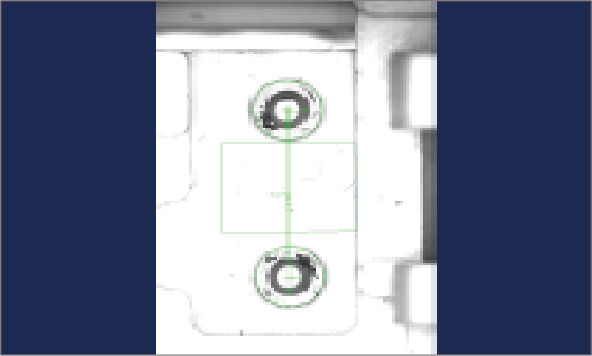

①在排線邊緣通過找線工具找到多個點，對偏差較小得點進行相連以此為基準邊
②檢測合格的 Flex 在下相機處進行引導定位，同時流道上的上相機定位載具，將載具補償和 Flex 補償同時發送給 PLC，進行引導組裝

▏最終效果

CCD3移動到復檢位來進行組裝檢測，復檢檢測數據符合客戶設計要求

▏應用界面
